在很多人的认知里,一根血管介入导管,核心技术含量都在挤出这根管材本身——材料配方、多层共挤、编织层设计,似乎决定了产品的全部性能。
但如果你真正接触过导管生产车间就会知道:挤出只是半成品的起点,真正决定这根导管临床表现的,是挤出之后的一系列二次加工工艺。同样的挤出管材,交给不同的二次加工产线,做出来的产品在操控性、推送性、扭矩传递、临床安全性上可能是天壤之别。
今天这篇文章,我们就从工艺角度,完整拆解一根血管介入导管从半成品到成品,要经历哪些关键的二次加工环节,以及为什么现在越来越多厂家开始把目光转向”整线设备”。
一、血管介入导管为什么离不开二次加工?
血管介入导管属于高精度介入耗材,直接在血管内操作,对产品性能的要求极其苛刻。它的性能不是单一材料或单一工艺决定的,而是挤出管材 + 二次加工共同作用的结果。
具体来说,二次加工环节直接决定了以下几项关键临床性能:
- 操控性:医生手上的操作手感,是否”听话”
- 柔顺性:导管在弯曲血管中能否顺利通过,不会造成血管损伤
- 推送性:导管能否顺畅推进到目标位置,而不发生打折、卡顿
- 扭矩传递:近端旋转能否精准同步传递到远端头部,这对血管介入导管尤其关键
- 临床安全性:头端是否圆润无毛刺、编织层是否完整,直接关系到血管损伤风险。焊接区域的连接强度、整体一致性以及头端成型质量，都会影响导管在临床应用中的安全性。牢固可靠的焊接和圆润光滑的头端设计，有助于降低使用风险。
也正因为这些性能指标高度依赖后端加工的精度、一致性和稳定性,行业对二次加工设备的要求也越来越高——不只是”能做出来”,而是”每一根都做得一样好”。那么,一根导管从挤出管材到最终成品,通常要经历哪些关键工艺环节?下面我们逐一拆解。
二、血管介入导管的五大关键工艺

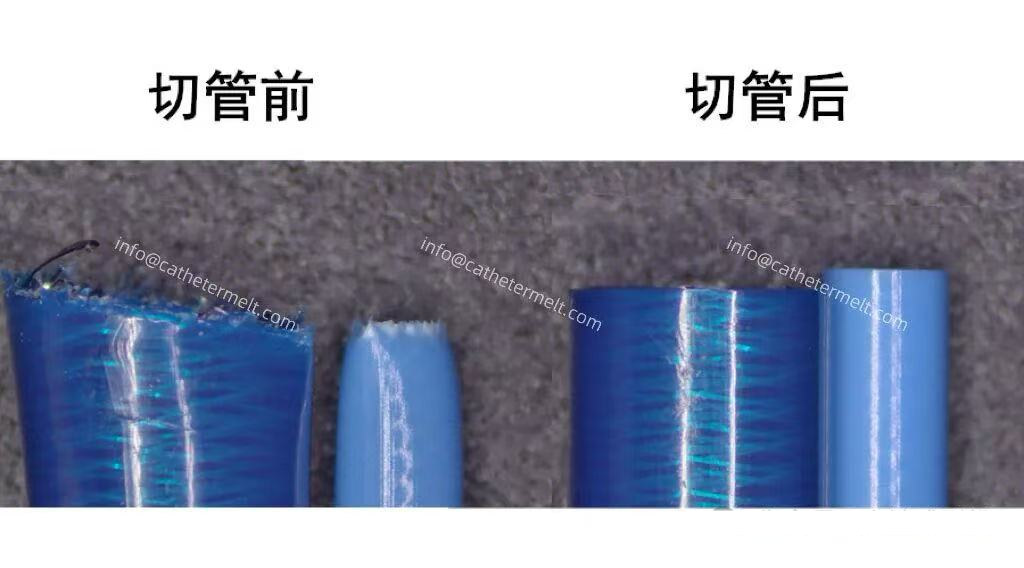

编织层是血管介入导管扭矩传递能力的核心结构。在进入下一道工序之前,首先要对编织管进行精确切割。
这一步看似简单,实际要求很高:
精确切割编织层,长度公差要控制在很小的范围内
保持编织结构的完整性,不能因切割造成钢丝松散、层间分离
切口必须整齐,避免钢丝毛刺,否则会给后续焊接工序埋下隐患
一台合格的编织管切割设备,核心价值在于定长切割精度和切口一致性——切得准、切得齐,才能让后续每一根管材的起点保持统一,这也是保证整批产品一致性的第一道关卡。

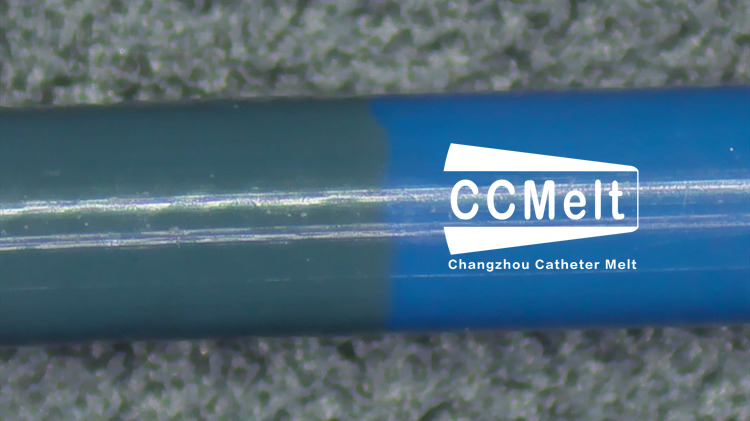

导管往往不是”从头到尾”用同一种材料、同一种结构做成的。近端需要足够的支撑力和扭矩传递能力(通常带编织层),远端则需要更好的柔顺性(通常是软质非编织段)。要把这两种不同硬度、不同结构的管材连接在一起,焊接工艺就是关键。
焊接需要解决的问题包括:
连接不同硬度材料段,不能出现应力集中点
编织段与软尖段的过渡要平滑,不能有台阶感
实现不同功能区域(支撑区、过渡区、柔顺区)的自然衔接
衡量焊接工艺好坏的核心指标是:
同轴度:两段管材连接后是否在同一轴线上,偏心会直接影响导管的直线推送性能
焊接强度:连接处能否承受临床使用中的拉伸、弯曲应力
外观光滑度:焊接处表面是否平整,过渡是否自然，是否存在露丝、凸起或不均匀现象
一套精度足够高的焊接设备,应该能做到焊接后基本不需要二次修整,这对提升产能、减少人工成本非常关键。
。
如果说编织和焊接决定的是导管”体感”,那尖端成型(Tipping)直接决定的是导管的临床通过性——这是整个二次加工流程里最考验设备精度的环节之一。
导管头端的形态多种多样,常见的包括:
锥形头(Tapered Tip)
圆头(Round Tip)
软质头(Soft Tip)
以及针对不同临床场景定制的多种复合 Tip 结构
不同头型对应不同的临床用途,比如需要更好穿刺性的锥形头,或者需要更低血管损伤风险的软质圆头。
对设备的核心要求是:
成型稳定:同一批次产品头型一致,不会出现有的尖、有的钝
尺寸一致:壁厚、长度、锥度角度都要控制在公差范围内
模具可定制:能够针对不同管径、不同头型快速开发专用模具
支持多规格产品切换:适应产品线多的生产特点
这也是为什么我们在这篇系列文章里反复强调加热均匀性和行程精度的原因——尖端成型环节的微小偏差,放大到临床使用场景里,可能就是通过性和安全性的巨大差异。
根据不同产品的设计需求,导管上往往还需要开设各类功能性孔位,比如:
侧孔(用于造影剂分布、压力监测等)
冲洗孔
其他功能性孔位
打孔工艺看似”简单粗暴”,实际对精度要求同样很高:
孔径必须保持高度一致,不能忽大忽小
打孔边缘不能有毛刺,否则可能划伤血管
打孔过程不能损伤内部编织层结构
生产效率要足够高,支撑批量生产节奏
自动定位、高精度打孔设备可以在保证孔位精度和孔壁质量的同时,大幅提高单位时间产能,减少人工定位带来的误差和效率损失。

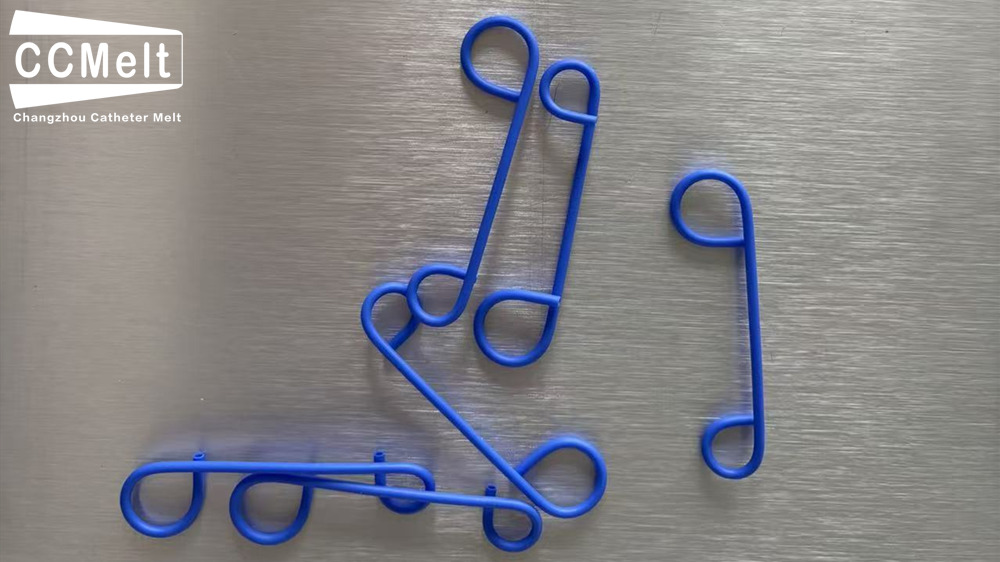

最后一道关键工艺,是通过加热让导管获得最终的临床使用形状。这也是很多产品外观上最直观的区别所在——不同临床场景需要完全不同的头端弯曲形态,比如:
J 型
Pigtail(猪尾形)
Cobra(眼镜蛇形)
JR、JL(左右冠状动脉常用形态)
MP(多功能形态)
以及各类定制曲线形状
定型工艺的好坏,直接决定产品能否稳定复现设计形状:
温度均匀性:加热区域温度不均会导致定型形状偏差
定型一致性:同一模具、同一参数下,批次产品形状要高度一致
回弹控制:定型后放置一段时间,形状是否会因材料回弹而发生变化
重复性:换班、换设备操作员,结果是否依然稳定
以上五大工艺,环环相扣,任何一个环节出现波动,都会传导到最终产品的临床表现上。
三、为什么越来越多厂家选择"整线设备"?
了解了以上五大工艺环节之后,一个现实问题摆在很多厂家面前:这五道工序,到底是分别采购不同厂商的单机设备,还是选择一整套连贯的产线方案?
从我们接触到的大量客户案例来看,传统的”多供应商拼凑”模式正在暴露越来越多的问题:
需要对接多家设备供应商,沟通成本高
不同设备的工艺参数体系不统一,调试反复”打架”
每台设备单独调试,整体产线联调周期被大幅拉长
一旦某个环节出问题,售后责任难以界定,响应速度慢
相比之下,整线设备方案的优势正在被越来越多厂家认可:
✔工艺连续——各工序设备参数体系统一,衔接顺畅
✔参数统一——同一套控制逻辑和数据标准,减少人为调试误差
✔产品一致性更高——从切割到定型,全流程闭环控制,批次波动更小
✔缩短开发周期——不用在多个供应商之间来回沟通协调,新产品打样验证效率更高
✔降低人工成本——减少多道工序间的人工转序、修整环节
✔更容易实现自动化升级——统一的产线架构,为后续自动化、数字化改造预留空间
对于正在扩产,或者计划把研发打样和量产能力一体化建设的厂家来说,整线设备方案往往比”东拼西凑”更能保证长期的产品质量稳定性和交付效率。

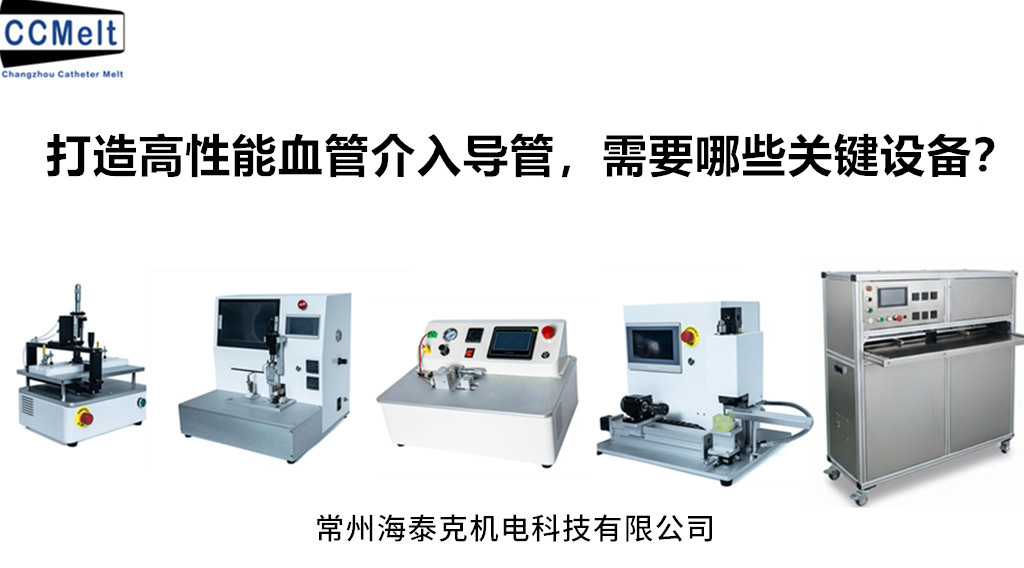

四、我们能够提供哪些设备?
围绕血管介入导管的二次加工全流程,我们可以提供覆盖以下全部关键工艺的设备:
编织管切割设备——精确定长切割,保证编织层完整、切口整齐
编织管和非编织管焊接设备——高同轴度、高强度焊接,减少后道修整工作量
导管尖端成型设备——支持锥形、圆头、软质头等多种 Tip 结构,模具可定制
导管打孔设备——自动定位、高精度打孔,不损伤编织层
导管定型设备——均匀加热、稳定定型,支持 J 型、Pigtail、Cobra、JR/JL、MP 等各类临床形状
除了单机设备本身,我们同样提供:
工装模具定制开发
工艺参数开发与优化
打样验证支持
自动化升级方案
整线集成与联调服务
无论你是处于研发打样阶段,需要快速验证新产品设计;还是已经进入量产阶段,需要提升产线一致性和效率——我们都可以根据实际管材规格、产品结构和临床需求,提供针对性的设备方案和工艺支持。
血管介入导管的生产,设备只是基础,真正决定产品质量的,是背后成熟、稳定、可复现的工艺体系。
我们不仅提供单机设备,更希望成为客户在导管二次加工环节的完整解决方案伙伴——从编织管切割、焊接,到尖端成型、打孔、定型,帮助客户打通从研发打样到批量生产的每一个关键环节,实现更高效率、更稳定的临床级产品交付。
如果你正在为导管二次加工的工艺一致性、产线效率或整线升级而困扰,欢迎与我们的技术团队联系,一起聊聊你的具体产品需求和工艺挑战。
